Non Linear Junction Detector EDD-24T

De handheld Non Linear Junction Detector (NLJD) EDD-24T is ontwikkeld voor het opsporen van zowel actieve als passieve elektronische apparaten en componenten. In tegenstelling tot een klassieke RF-detector zoekt de EDD-24T niet naar uitgezonden radiosignalen, maar naar halfgeleiderverbindingen in elektronica. Hierdoor kunnen vrijwel alle typen afluisterapparatuur worden gevonden, zoals mobiele telefoons, GPS-trackers, voice recorders, radio bugs, covert camera’s, SIM-kaarten en andere verborgen elektronica – zelfs wanneer deze volledig zijn uitgeschakeld en geen enkel signaal uitzenden.

Hoe werkt de Non Linear Junction Detector EDD-24T?

De EDD-24T zendt een gericht hoogfrequent signaal uit in de 2,4 GHz-band en luistert vervolgens naar de tweede en derde harmonische (4,8 GHz en 7,2 GHz) die door halfgeleiders worden teruggekaatst. Elektronische componenten zoals diodes en transistoren in mobiele telefoons, GPS-trackers, voice recorders en camera’s reageren typisch met een sterke tweede harmonische, terwijl sommige metalen juist een derde harmonische genereren. Op het kleurendisplay wordt dit weergegeven als een verhouding tussen de tweede en derde harmonische, zodat u direct ziet of het waargenomen object waarschijnlijk uit silicium (elektronica) of metaal bestaat.

Doordat de EDD-24T op componentniveau detecteert, maakt het niet uit of een apparaat aan, uit of in stand-by staat. Zelfs volledig uitgeschakelde apparaten zonder aangesloten batterij kunnen nog worden gevonden, zolang de elektronische schakelingen fysiek aanwezig zijn. Dit maakt deze Non Linear Junction Detector een essentieel hulpmiddel naast traditionele RF-detectors.

Detectie van actieve en passieve afluisterapparatuur

Met de EDD-24T kunnen uiteenlopende elektronische apparaten worden opgespoord die in matrassen, kussens, meubelstukken, voertuigen of bouwdelen zijn verborgen. Denk aan mobiele telefoons, GPS-beacons, opslagtrackers, digitale voice recorders, covert camera’s, SIM-kaarten en micro-elektronica die in alledaagse objecten zijn weggewerkt. Omdat het apparaat reageert op de aanwezigheid van halfgeleiders in plaats van radiosignalen, detecteert het zowel zenders die actief uitzenden als apparatuur die tijdelijk in slaapstand staat of volledig is uitgeschakeld.

De Non Linear Junction Detector is daardoor bijzonder geschikt voor situaties waarin men wil controleren of ruimtes, voertuigen of objecten voorzien zijn van elektronica die niet zichtbaar of toegankelijk is. Dit kan variëren van hoog beveiligde vergaderruimtes en directiekamers tot hotelkamers, gevangenissen, tuchthuizen, onderwijsinstellingen en andere locaties waar het bezit of gebruik van elektronische apparaten beperkt of verboden is.

Hoge gevoeligheid en detectiediepte

De EDD-24T is ontworpen voor een hoge gevoeligheid op de tweede en derde harmonische. In de praktijk betekent dit dat zelfs zeer kleine elektronische componenten, zoals moderne nano-SIM-kaarten, tot circa 15–20 cm diepte in zachte materialen (zoals kussens, matrassen, stoelen of autostoelen) kunnen worden gedetecteerd, afhankelijk van materiaal en instellingen. In massievere structuren, zoals beton, hout of dikke kunststof behuizingen, is de detectieafstand geringer, maar vaak nog voldoende om verdacht elektronica te lokaliseren en gericht te inspecteren.

Het kleurendisplay toont in real-time de signaalsterkte van de tweede en derde harmonische, aangevuld met een indicatie of het gedetecteerde object waarschijnlijk uit silicium of metaal bestaat. Dit helpt de gebruiker onderscheid te maken tussen bijvoorbeeld een verborgen recorder en een onschuldige metalen structuur in de omgeving.

Praktisch gebruik in voertuigen, gebouwen en objecten

In de praktijk werkt u met de EDD-24T vergelijkbaar met een zeer nauwkeurige, elektronica-specifieke metaaldetector. U beweegt de detector langzaam langs oppervlakken waarvan u vermoedt dat er elektronica verborgen is, zoals:

• Stoelen, banken, matrassen en kussens
• Plafonds, wanden, vloeren of verlaagde plafonds
• Autostoelen, hoofdsteunen, dashboards, deurpanelen en kofferruimtes
• Boeken, mappen, decoratieve objecten of elektronische behuizingen

Wanneer de detector een significante tweede harmonische waarneemt, wordt dit zichtbaar en hoorbaar gemaakt. Door de antenne dichter bij het oppervlak te houden en langzaam te bewegen, kunt u de exacte locatie van de verborgen elektronica nauwkeurig uitpeilen. De visuele indicatie, gecombineerd met audiofeedback via de interne speaker of meegeleverde headset, maakt het mogelijk om ook tijdens langere inspecties geconcentreerd te blijven werken.

Gebruiksvriendelijk ontwerp voor professioneel dagelijks gebruik

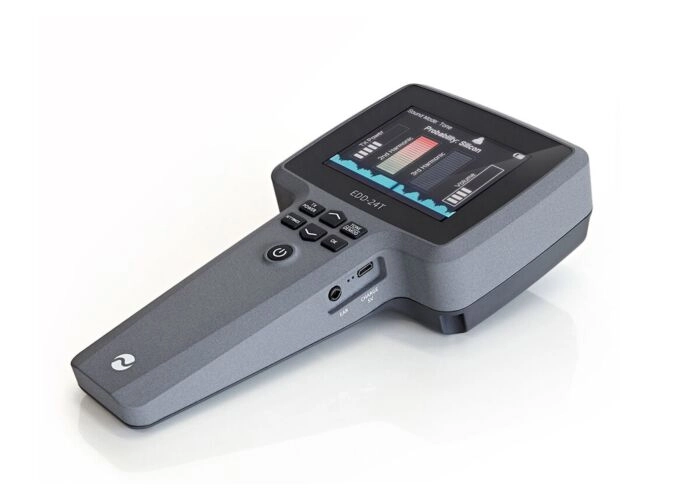

Ondanks de geavanceerde technologie is de EDD-24T ontworpen voor intuïtief gebruik. Op het 3,5 inch kleurenscherm ziet u in één oogopslag de niveaus van de tweede en derde harmonische, de batterijstatus en de bedrijfsmodus. De bediening verloopt via overzichtelijke knoppen op de behuizing, zodat u ook met handschoenen of in minder ideale omstandigheden comfortabel kunt werken. De aluminium behuizing en compacte vorm zorgen ervoor dat het apparaat robuust genoeg is voor dagelijks professioneel gebruik, maar toch licht genoeg om langere tijd vast te houden.

De interne oplaadbare lithium-polymeer accu biedt tot 4,5 uur bedrijfstijd bij minimale zendvermogens en ongeveer 2 uur bij maximaal zendvermogen. Opladen gebeurt via de meegeleverde lader met internationale adapters, waardoor de EDD-24T wereldwijd inzetbaar is. Dankzij de meegeleverde stevige koffer kan het systeem veilig worden vervoerd en opgeborgen.

Belangrijkste eigenschappen van de handheld Non Linear Junction Detector – EDD-24T

• Detecteert elektronische apparaten op basis van halfgeleidercomponenten (silicium), niet alleen op RF-signalen
• Geschikt voor actieve, passieve en volledig uitgeschakelde elektronica
• Werkt in de 2,4 GHz-band met detectie van tweede (4,8 GHz) en derde harmonische (7,2 GHz)
• Indicator voor materiaaltype: onderscheid tussen silicium (elektronica) en metaal
• Detectie van kleine componenten zoals nano-SIM-kaarten tot circa 15–20 cm diepte in zachte materialen
• 3,5 inch kleurenscherm, goed afleesbaar in daglicht
• Hoge gevoeligheid (ruim beter dan -120 dBm op 2e en 3e harmonische)
• Interne oplaadbare lithium-polymeer batterij met tot 4,5 uur werktijd
• Compact en robuust ontwerp voor professioneel dagelijks gebruik
• Ideale aanvulling op een wideband RF-detector voor complete TSCM-inspecties

Technische specificaties

• Zendfrequentie: 2,400 GHz tot 2,425 GHz (ISM-band type B)
• Zendvermogen: tot +30 dBm (1 Watt)
• Effectief uitgestraald antennevermogen: tot +36 dBm (4 Watt)
• Detectie: 2e harmonische (4,8 GHz) en 3e harmonische (7,2 GHz)
• Display: 3,5 inch kleur TFT, in daglicht afleesbaar
• Ontvangergevoeligheid: beter dan -120 dBm op 2e en 3e harmonische
• Ontvangerbandbreedte: circa 10 kHz
• Batterij: 3,7 V interne lithium-polymeer, oplaadbaar
• Gebruiksduur: ca. 4,5 uur (minimum TX-vermogen), ca. 2 uur (maximum TX-vermogen)
• Opladen: micro-USB 5 V / 1 A, lader 110–220 V auto-switching met internationale adapters
• Audio: interne luidspreker of 3,5 mm hoofdtelefoonaansluiting
• Bedrijfstemperatuur: 0 tot 40 °C
• Behuizing: gefreesd aluminium met kunststof antennekap
• Gewicht hoofdunit: ca. 700 g
• Afmetingen hoofdunit: 225 mm (H) x 118 mm (B) x 51 mm (D)

Inhoud van de verpakking

• 1 x Handheld Non Linear Junction Detector – EDD-24T
• 1 x Stereo koptelefoon
• 1 x Lader met internationale adapters
• 1 x Handleiding
• 1 x Robuuste transportkoffer

Let op herroepingsrecht

Vanwege de specifieke aard van dit product (professionele detectie- en privacyapparatuur) worden in gebruik genomen producten niet retour genomen. Dit betekent dat bij gebruik van het apparaat of verbreking van verzegeling het herroepingsrecht vervalt.

Non Linear Junction Detector EDD-24T kopen bij Sitcon

Bij Sitcon bent u verzekerd van deskundig advies, hoogwaardige producten en betrouwbare service. Sinds 2007 zijn wij gespecialiseerd in observatie- en tegenmaatregelentechnologie en testen wij al onze producten uitvoerig op werking en betrouwbaarheid. U kunt de EDD-24T online bestellen of een demonstratie krijgen in onze winkels in Utrecht (Nederland) en Maaseik (België). Dankzij onze aansluiting bij Thuiswinkel Waarborg winkelt u veilig en met duidelijke garantievoorwaarden.
